Flexible Solarmodule auf gewölbtem Fabrikdach: Kundenfall aus Belgien

HYBRIDE INDUSTRIEDACH-SOLARANLAGE | BELGIEN

Eine belgische Fabrik hatte auf den flachen Dachbereichen bereits starre PV-Module. Das lange gewölbte Feld in der Mitte lag noch frei. Der Kunde ergänzte 20 flexible LIONSHEE-Module mit je 240 W entlang dieser Wölbung und brachte damit 4,8 kWp zusätzliche Leistung auf eine Fläche, die die vorhandene starre Anlage nicht nutzen konnte.

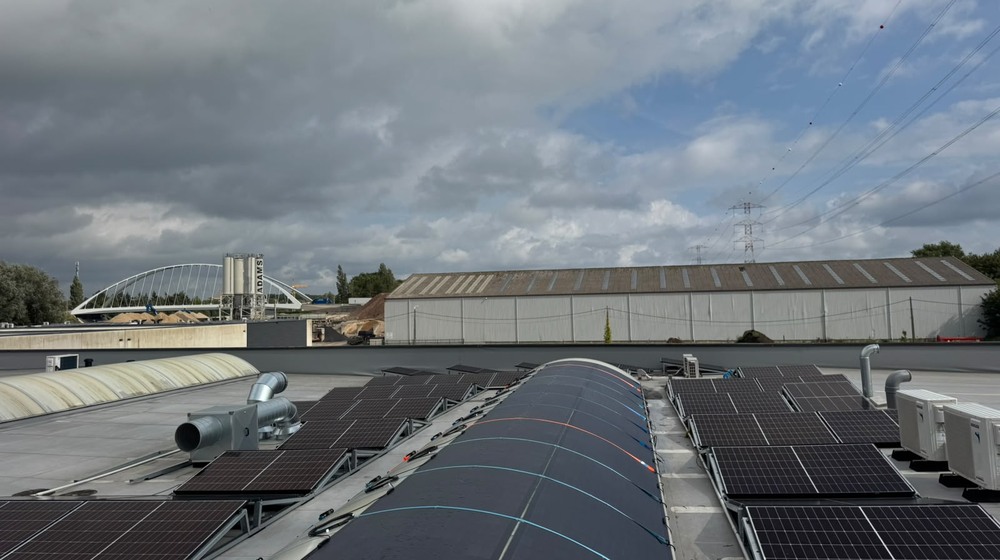

Die Kundenaufnahme des fertigen Dachs: flexible Module folgen dem gewölbten Mittelfeld, vorhandene starre Module stehen beidseitig auf Aufständerungen.

Projekthintergrund

Die Fabrik erzeugte bereits Strom mit starrer Dach-PV. Diese Module stehen auf ballastierten Aufständerungen über den flachen Dachflächen – dort, wo gerahmte Glasmodule gut funktionieren. Nicht abgedeckt war das tonnenförmig gewölbte Feld, das in der Mitte über die gesamte Gebäudelänge verläuft: eine durchgehend gekrümmte Fläche ohne Ebene, auf die sich ein Gestell stellen lässt.

Für dieses Feld kaufte der Kunde 20 flexible LIONSHEE-Module mit je 240 W. Bei 240 W pro Modul sind das 4.800 W – 4,8 kWp – zusätzliche nominelle Modulleistung, ohne die bereits laufende starre Anlage anzurühren.

1. Die Dachfläche, die die starre Anlage nicht nutzen konnte

Ein gerahmtes Glasmodul braucht entweder eine ebene Fläche oder eine Aufständerung mit Standfläche. Ein Tonnendach bietet beides nicht: Die Fläche fällt in beide Richtungen durchgehend ab, ein starres Modul kann sie nur entlang einer Linie berühren. Auf den meisten Industriedächern heißt das schlicht, dass die gewölbten Felder übersprungen werden und die Anlage am Rand der ebenen Fläche endet.

Auf dem Foto ist das zweite gewölbte Feld links noch frei – dieselbe Fläche, dasselbe Gebäude, keine Module darauf. Das ist das übliche Ergebnis, und genau diese Leistung hat dieses Projekt zurückgeholt.

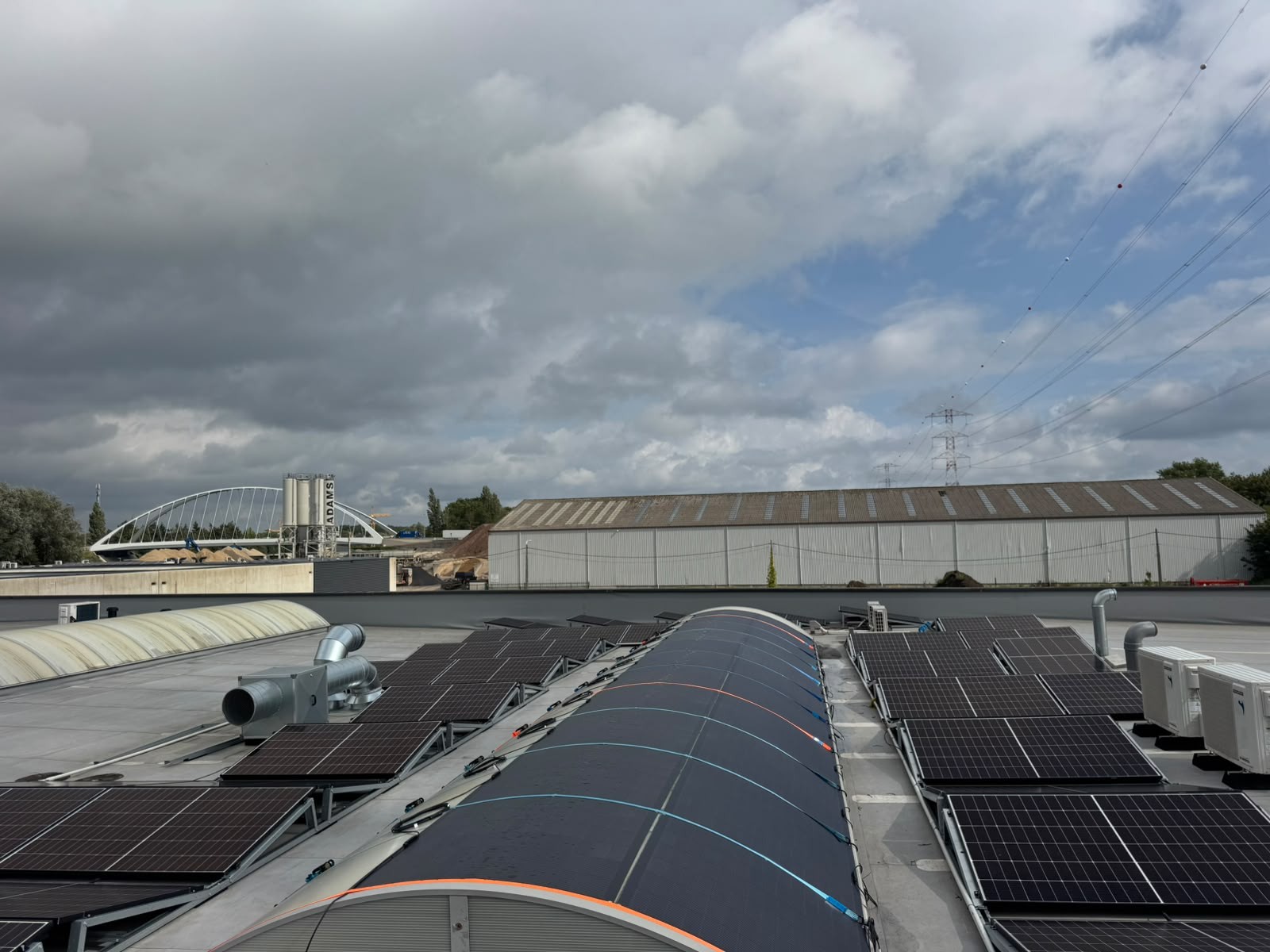

Die vollständige Kundenaufnahme. Das Feld links ist ein identisches gewölbtes Lichtband ohne Module – so sah das belegte Feld vorher aus.

2. Flexible Module entlang der Wölbung

Die flexiblen Module folgen der Krümmung direkt, statt über ihr zu stehen, und verlaufen in Bahnen vom First zu beiden Flanken. Die beidseitig sichtbaren roten und blauen MC4-Leitungen sind die vorkonfektionierten Ausgangskabel der Module, an den Flanken der Wölbung zusammengeführt.

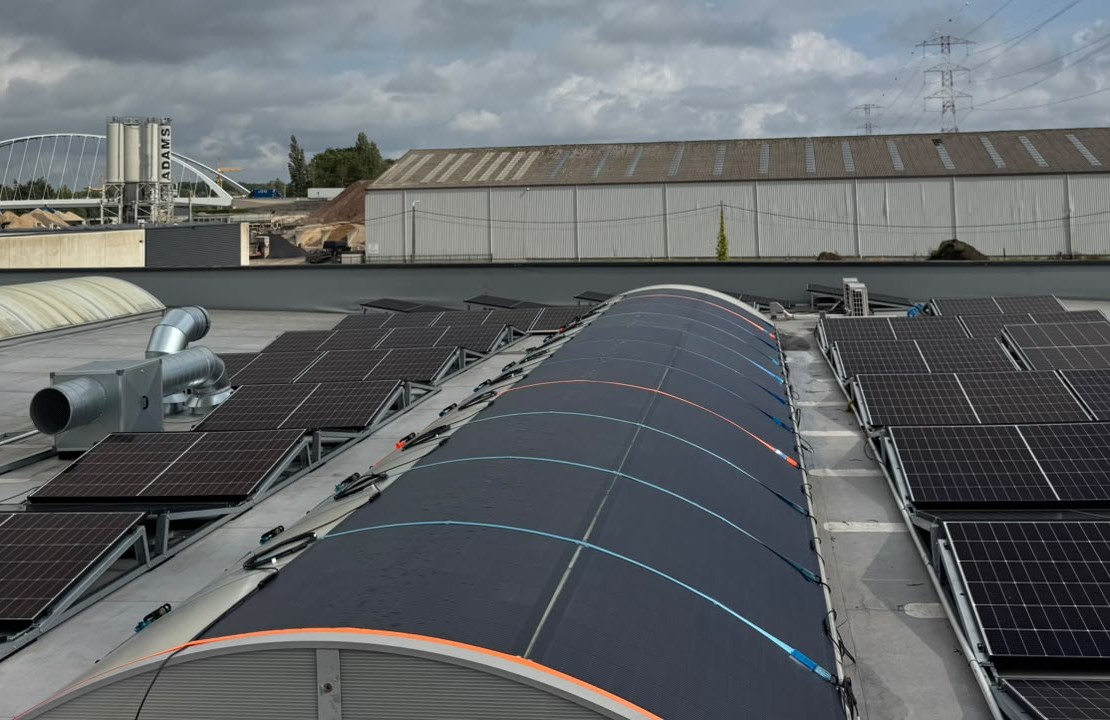

Ausschnitt derselben Aufnahme: Die Module nehmen die Form der Wölbung an, statt sie zu überbrücken.

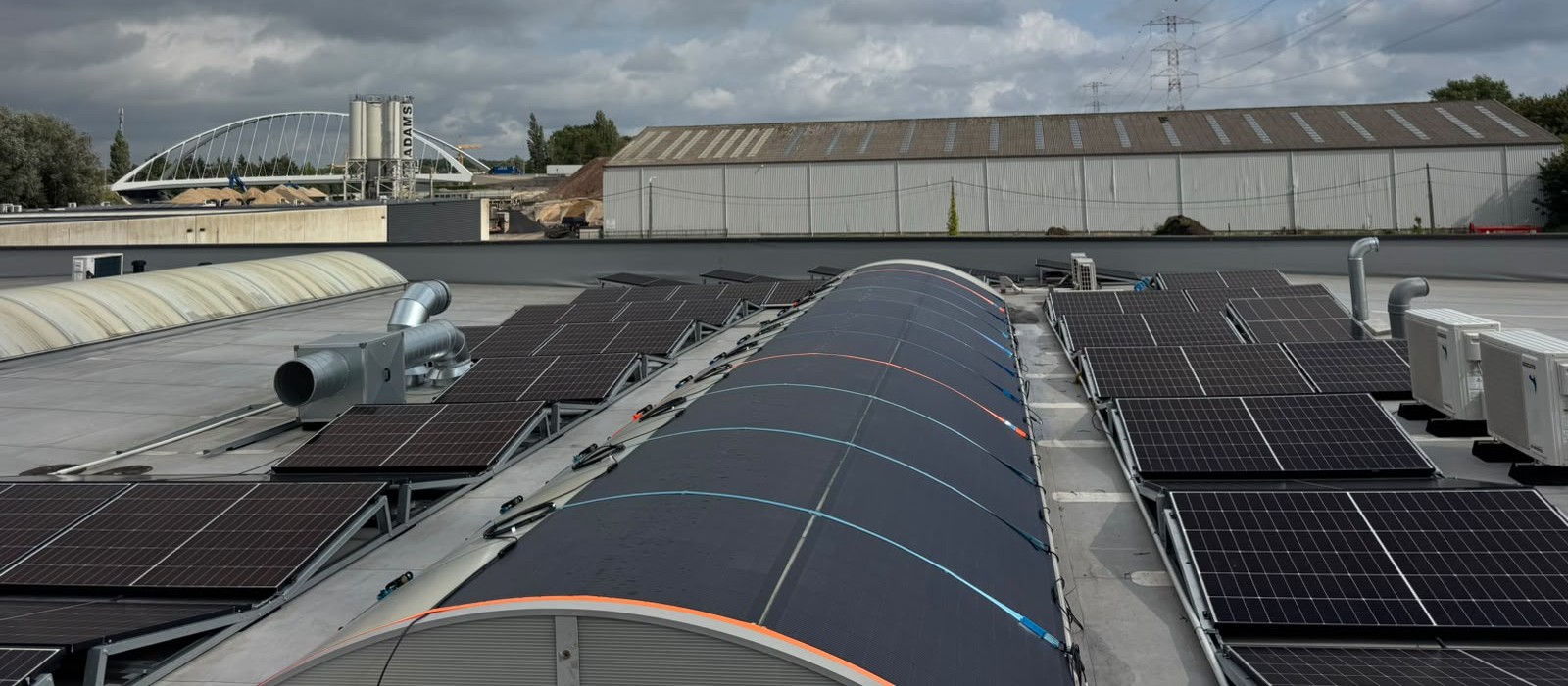

Ausschnitt derselben Aufnahme: flexible Module auf der Wölbung, vorhandene starre Module auf Aufständerungen der ebenen Fläche – auf einem Dach.

3. Ein Dach, zwei Modulformate

Ersetzt wurde nichts. Das Projekt behandelt das Dach als zwei verschiedene Flächen und setzt auf jede das passende Modulformat.

• Die funktionsfähige starre Anlage bleibt unverändert – das ist eine Erweiterung, keine Sanierung.
• Aus der toten Fläche der Wölbung wird erzeugende Fläche.
• Die ergänzte Anlage speist in die bestehende Erzeugung des Kunden für den Fabrikstrom ein.
• Die Dachgeometrie bestimmt die Modulwahl – nicht das Modulformat, welche Dachflächen überhaupt genutzt werden.

Projektdaten

Warum flexible Module zu gewölbten und beengten Dachflächen passen

Ein gewölbtes Industriedachfeld ist keine kleinere Version einer Flachdachfläche. Es verschiebt, welche Moduleigenschaften überhaupt darüber entscheiden, ob die Fläche nutzbar ist.

• Mit 2,5 mm Dicke kann ein Modul einer durchgehenden Wölbung folgen, statt eine Ebene zum Aufstellen zu brauchen.
• Mit je 3,70 kg bringen 20 Module 74 kg auf rund 25 m² – ohne Ballastblöcke, ohne Aufständerung, ohne Punktlasten aus Gestellfüßen.
• Lichtband- und Tonnendachfelder werden meist als unbrauchbare Fläche abgeschrieben; auf diesem Dach waren das volle 4,8 kWp.
• Vorkonfektionierte 50-cm-Ausgangskabel mit MC4-Steckern reduzieren die Verkabelung vor Ort auf das Verbinden der Module entlang der Bahn.
• Die vorhandene starre Anlage bleibt unberührt – die Erweiterung nimmt kein funktionierendes Equipment außer Betrieb.

Das eingesetzte Modul: LS-SP240

Alle 20 Module dieses Projekts waren flexible LIONSHEE-Module vom Typ LS-SP240. Die folgenden Werte stammen aus dem aktuellen LS-SP240-Datenblatt.

Das in diesem Projekt eingesetzte flexible Modul LIONSHEE LS-SP240: 240 W, 3,70 kg, 2,5 mm dünn, mit 50 cm Ausgangskabeln und MC4-Steckern. Produktabbildung.

Über flexible Module hinaus liefert LIONSHEE Balkonkraftwerk-Sets, Mikro-Wechselrichter, Smart Solar Hubs und modulare LiFePO4-Speicher, sodass Erzeugung, Energiemanagement und Batteriekapazität in einer Spezifikation zusammenpassen.

Die Dachaufnahme in diesem Artikel wird mit Zustimmung des Kunden veröffentlicht; das Aufmacherbild und die beiden Detailansichten sind Ausschnitte dieser einen Aufnahme. Zu Ertrag, Einsparung, Wechselrichter, Befestigung und Inbetriebnahme lagen für dieses Projekt keine Angaben vor; es wurde nichts geschätzt. Die Modulspezifikationen stammen aus dem aktuellen LS-SP240-Datenblatt.
